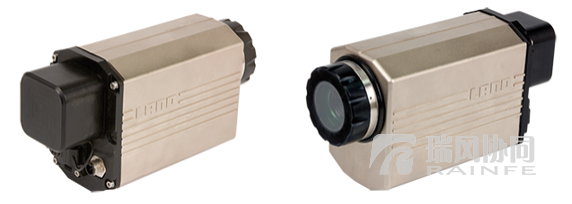

NIR为高精度近红外固定式热像仪，有四种不同机型，覆盖600～3000℃的测温范围。直接通过以太网将324K像素点的热数据传输给PC，使用LIPS NIR软件进行数据的显示、记录、报警，并对热图像进行分析和处理。
特性和优势
Ø高分辨率辐射型热像仪——通过高速数字通讯，提供详尽的温度信息。
Ø可选坚固耐用的防护罩，抵抗严苛的工业环境——确保最终的测量可靠性。
Ø提供四种机型，涵盖600～3000℃，可选四个视角选项——应用广泛。
Ø高温测量精度——实现过程控制最优化。
Ø安装简单易用——降低成本和复杂性。
Ø2年质保——保证可靠性。
Ø无需出口许可证——快速无障碍发运。
Ø5种近摄镜头（焦距从100mm起）——专为各种应用设计。
技术指标
配置指标 | ||||||||||
温度范围 NIR参考机型 | ||||||||||
透镜焦距 | 8mm | 25mm | 50mm | 75mm | ||||||
600～1000℃ | 10-08 | 10-25 | 10-50 | 10-75 | ||||||
800～1400℃ | 14-08 | 14-25 | 14-50 | 14-75 | ||||||
1000～1800℃ | 18-08 | 18-25 | 18-50 | 18-75 | ||||||
1400～3000℃ | - | 30-25 | 30-50 | 30-75 | ||||||
光学性能 | ||||||||||
透镜类型 | 8mm | 25mm | 50mm | 75mm | ||||||
视场范围(水平x垂直) | 44°x33° | 14.4°x10.8° | 7.2°x5.4° | 4.8°x3.6° | ||||||
对焦范围 | 600mm至无限远（手动对焦） | |||||||||
IFOV | 1.2mrad | 0.40mrad | 0.20mrad | 0.13mrad | ||||||
视窗材质 | 玻璃 | 玻璃 | 玻璃 | 玻璃 | ||||||
近摄透镜选项 | ||||||||||
近摄透镜参考 | G1 | G2 | G3 | G4 | G5 | |||||
对焦范围（mm） | 100-123 | 120-160 | 150-215 | 200-340 | 250-495 | |||||
热像仪性能 | ||||||||||
系统温度测量精度 | 1600℃以内为0.5%（K），1600℃以上为1%（K） | |||||||||
光谱范围 | 0.78～1.1um | |||||||||
探测器 | 硅焦平面阵列 | |||||||||
探测器阵列形式 | 656x494 | |||||||||
帧频 | 30Hz（千兆网） | |||||||||
物理尺寸和环境参数 | ||||||||||
尺寸 | 81x114x215mm | |||||||||
重量 | 1.76kg | |||||||||
操作温度范围 | 0-50℃ | |||||||||
存储温度范围 | -20-80℃ | |||||||||
操作湿度 | 0-90%非冷凝 | |||||||||
密封等级 | IP65/NEMA 4(带Phoenix以太网接头) | |||||||||
振动 | 10-30Hz,3g | |||||||||
EMC 发射和抗扰度 | ||||||||||
NIR接头 | 独立的电源和数据接口 | |||||||||
供电 | 12-30Vdc，3W | |||||||||
数据输出形式 | 千兆以太网输出数字数据，RJ-45 | |||||||||
安装 | 2个1/4”UNC安装孔，间距25mm，用于安装其他附件 | |||||||||
软件 | 完整的热成像软件LIPS | |||||||||
标准附件 | 电源、线缆、软件、近摄透镜 | |||||||||
