EX1000系列多功能精密电压/热电偶测量仪
高精度，功能强大，良好的易用性

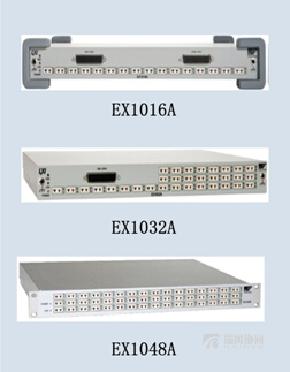

EX1000仪器家族遵从LXI A类规范，主要包括EX1000A、EX1000A-TC、EX1016A、EX1032A、EX1048A，以及调理仪器EX10SC。这款可升级的独立模块凭借完整的内置信号调理，增强的冷端补偿和完整的端对端自校准，为用户提供卓越的测量精度和可重复性。
端对端自校准
为每个信号通路提供完全的端对端自校准。高精度校准源提供参考信号，在模拟滤波和增益电路之前对漂移、老化和温升进行补偿。自校准简单快捷，用户可以根据需要随时进行。
可升级，满足同步高速多通道应用
遵从LXI A类规范，确保设备可以通过内置的专用Trigger BusTM硬件触发机制，EX1000A系列支持集成并同步多个LXI设备，包括通过EX2500A与现有的VXI总线仪器集成。
热电偶传感器开路监测
每个通道配备热电偶开路监测功能，可独立配置开启，连续给出通道状态指示。监测机制内嵌在信号调理电路中，在中断或间歇的情况下能够精确地提供开路电流指示。
冷端补偿(CJC)
任何真实热电偶测量系统的关键。整合了多个精密热电阻，显著的热聚和精细部件配置提供世界级的测量性能。
简易安装
完全满足LXI A级标准，为分布式测量应用提供了理想的解决方案，直接通过标准的以太网线缆连接即可进行数据采集。板载的Web用户界面让用户可以方便及时的监测通讯和仪器功能。同时，标准的VXI plug&play驱动提供了熟悉的应用程序界面，减少了集成和开发所需的时间。
灵活的软件设置和控制
DAC Express 或Explab能提供直观的、灵活的程序设置、数据记录和测量结果显示。该交钥匙软件解决方案提供了打开即用的操作功能，加速了测量速度。
EX1000A-TC 48通道精密电压/热电偶测量仪
EX1000A-TC结合了EX1048A和EX1000A的特点，可同时对电压和热电偶进行测量。具有EX1048A的Cu-Cu mini-TC Jack接口、内置CJC和EX1000A的放大器。进行电压测量时，量程范围为±0.01V、±0.067V、±0.1V、±1.0V和±10.0V;温度测量时量程为±0.067V。
高精密、可扩展测量仪器---------LXI A级标准同步技术
EX1000A/16A/32A/48A/TC参数
通道：48 个差分输入通道
热电偶功能：J，K，T，E，S，R，B，N，(EX1000A/TC，EX1016A，EX1032A，EX1048A)
电压功能：mV，V(EX1000A，EX1000A-TC，EX1016A，EX1032A)
输入接口： 热电偶：Cu-Cu mini-TC Jack(EX1000A-TC，EX1048A)
电压：50针D-sub(EX1000A， EX1016A，EX1032A)
采样率：每通道最高1000 Sa/s
温度精度：见附表(预热1小时)
可编程滤波： 4Hz，15 Hz，40 Hz，100 Hz，500 Hz，bypass(每通道可选)
温度分辨率：0.1℃
电压范围 / 分辨率：
±10V ， 300µV
±1.0V， 30µV
±0.1V， 3.0µV
±0.01V， 0.3µV
±0.067V， 2.0µV(温度输入)
电压精度：
±10.0 V ±(0.025% + 500 μV) 自校准， ±(0.05% + 1 mV) 无自校准
±1.0 V ±(0.025% + 50 μV) 自校准， ±(0.05% + 100 μV) 无自校准
±0.1 V ±(0.025% + 10 μV) 自校准，±(0.05% + 20 μV) 无自校准
±0.067 V ±(0.025% + 10 μV) 自校准，±(0.05% + 20 μV) 无自校准
±0.01 V ±(0.050% + 10 μV) 自校准，±(0.10% + 20 μV) 无自校准
电压偏置稳定性：
±10.0 V ±20 μV/℃
±1.0 V ±10 μV/℃
±0.1 V ±5 μV/℃
±0.067 V ±2 μV/℃
±0.01 V ±2 μV/℃
电压增益稳定性：±25ppm/℃
输入阻抗：40MΩ差分
网络连接：10/100 Base-T
硬件触发：LXI 出发总线触发 55ns DIO总线触发 57ns
共模输入范围: ±10V
输入保护：±35V
工作温度：0℃～50℃
冲击和振动：遵守MIL-PRF-28800F
输入功率：(90-264)Vac，(50/60)Hz，25VA max
尺寸：1.75"高 x 17.5"宽 x 13.6"深
